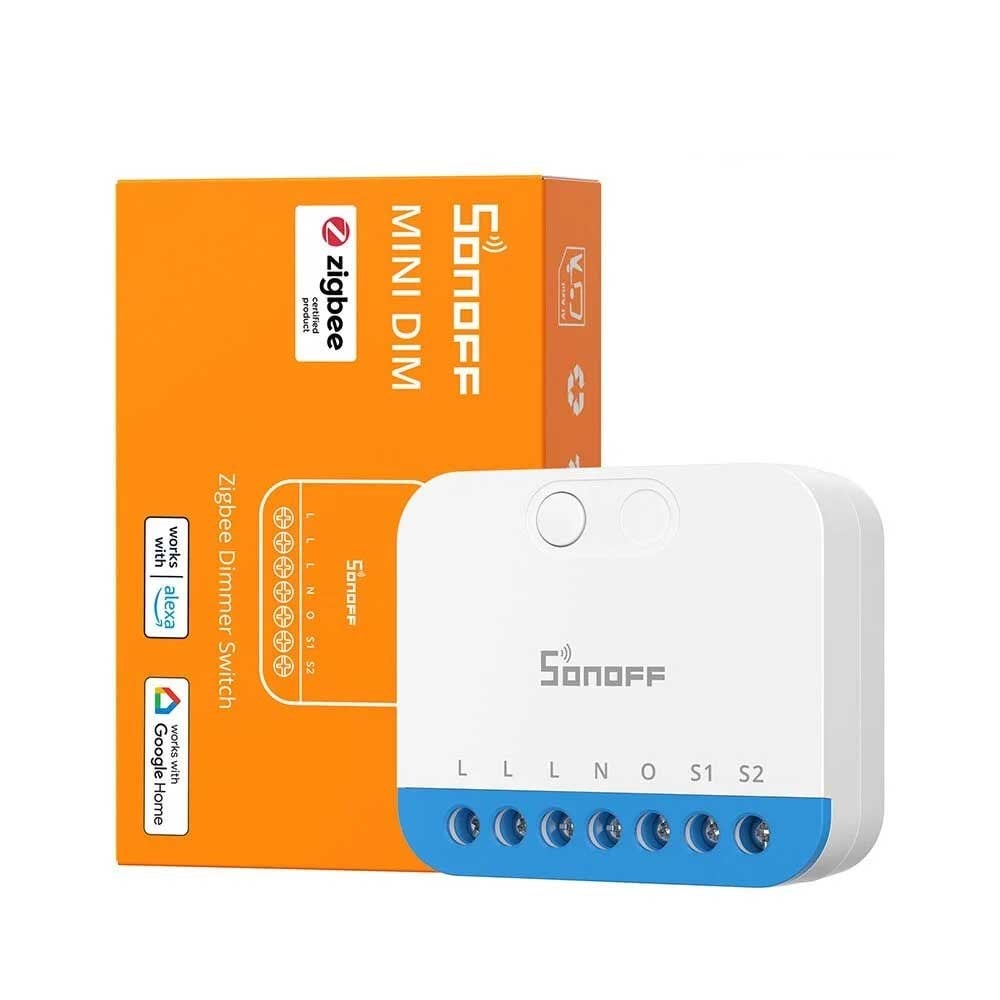

SONOFF MINI-ZBDIM Zigbee akıllı dimmer modülü kutu ve ürün görseli
SONOFF MINI-ZBDIM Zigbee akıllı dimmer modülü kutu ve ürün görseli

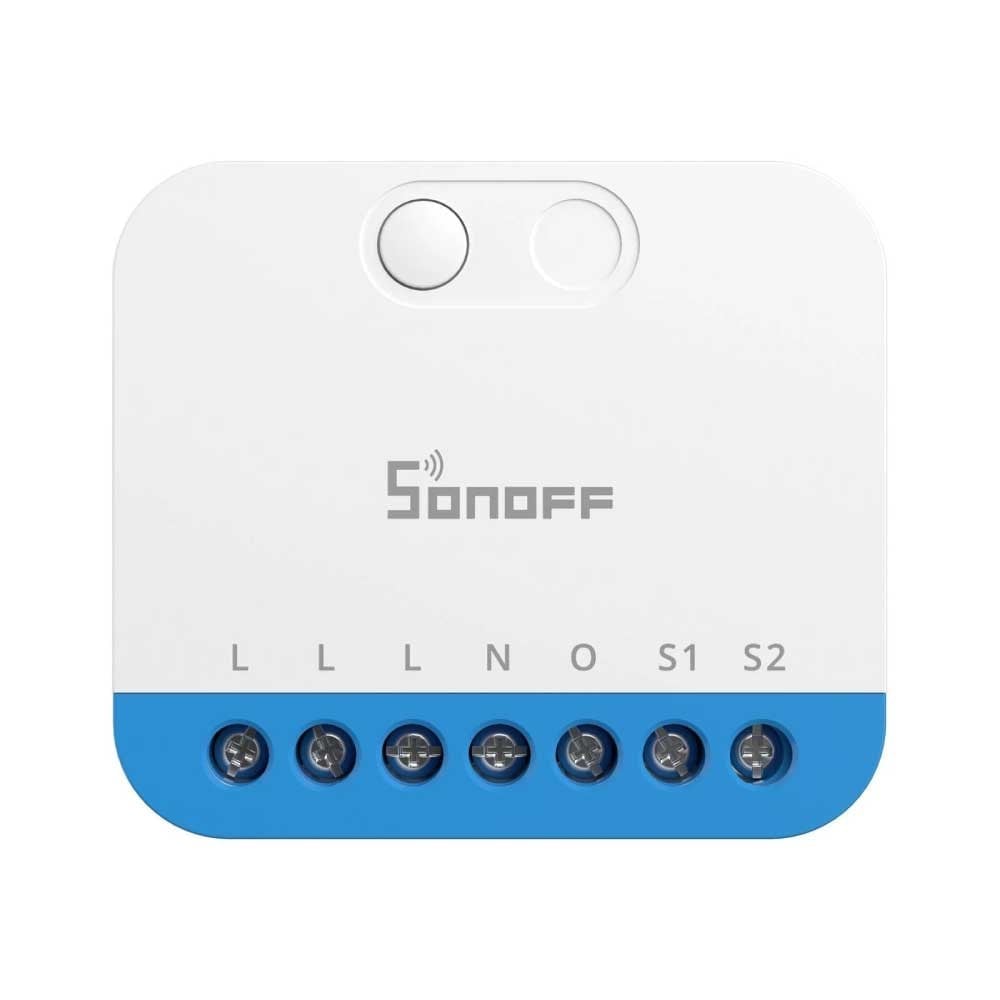

SONOFF MINI-ZBDIM akıllı ışık dimmer modülü ön görünüm

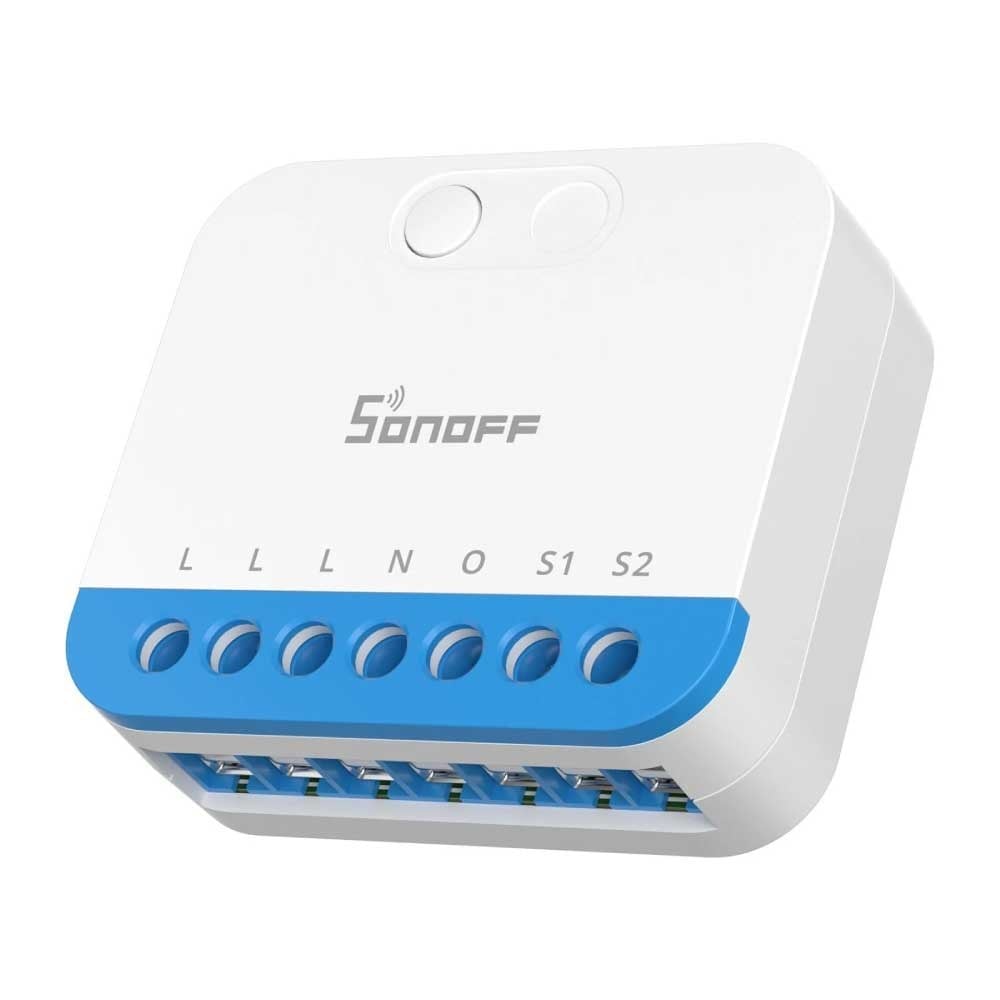

SONOFF MINI-ZBDIM Zigbee dimmer modülü bağlantı terminalleri
SONOFF MINI-ZBDIM akıllı dimmer anahtar modülü yan açı görseli

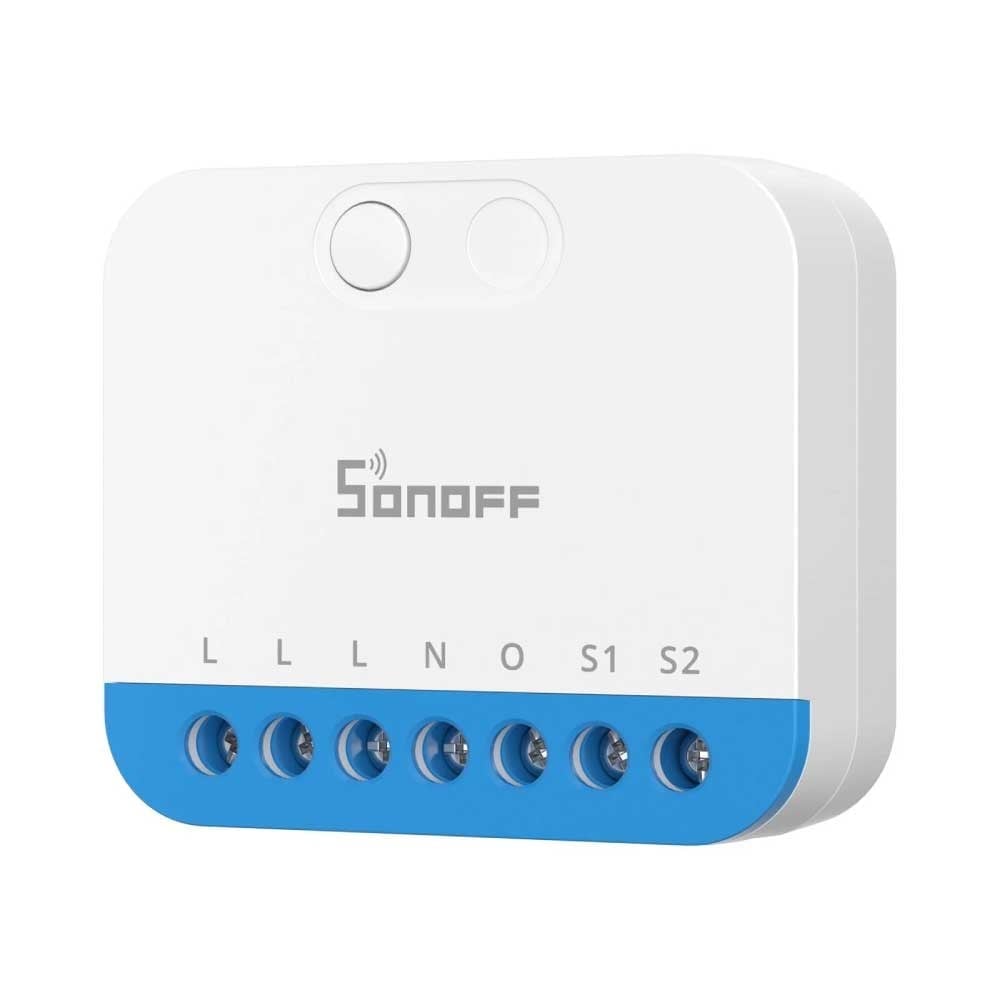

SONOFF MINI-ZBDIM beyaz Zigbee dimmer modülü ürün görseli

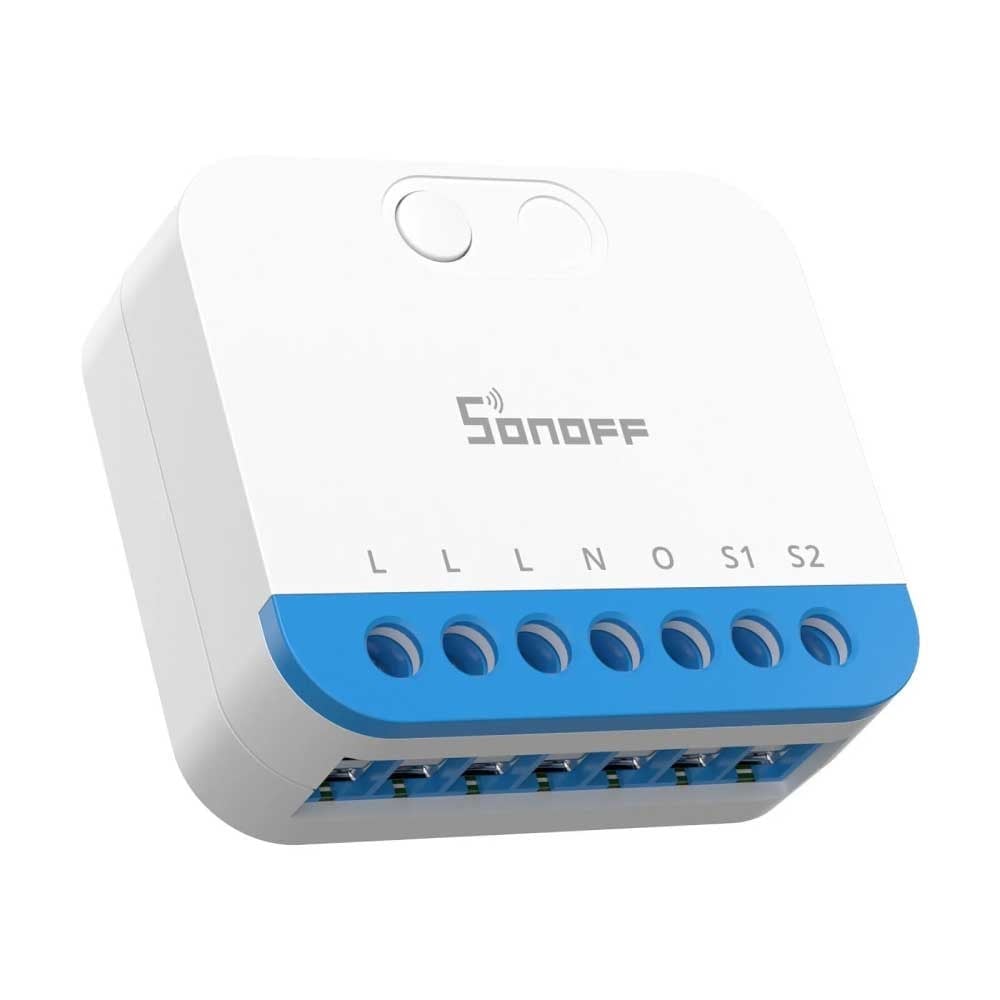

SONOFF MINI-ZBDIM kompakt akıllı aydınlatma dimmer modülü görseli
Sonoff

Sonoff MINI-ZBDIM Zigbee 3.0 Güç İzlemeli Akıllı Dimmer Modülü

İndirim Oranı : %19 İndirim
Fiyat : ₺3.125,32(KDV Dahil)
İndirimli : ₺2.533,40(KDV Dahil)
Barkod : 6979033600010
₺422,23 `den başlayan taksitlerle
Sonoff MINI-ZBDIM Zigbee 3.0 Güç İzlemeli Akıllı Dimmer Modülü; dim edilebilir LED, akkor ve halojen aydınlatmaların açma-kapama ve parlaklık kontrolünü akıllı otomasyona dahil eder. Trailing-edge dimleme teknolojisiyle 200VA’ya kadar dim edilebilir LED, 400W’a kadar akkor veya halojen lamba ve 200W’a kadar uyumlu elektronik transformatör desteği sunar. Otomatik veya manuel parlaklık kalibrasyonu, anlık güç izleme, zamanlama, sahne ve aşırı sıcaklık koruması bulunur. Zigbee 3.0 üzerinden çalıştığı için uyumlu bir Zigbee gateway zorunludur; doğrudan Wi-Fi ağına bağlanmaz. Nötr bağlantısı gerektirir. Çıkışı kuru kontak veya genel amaçlı röle değildir; yalnızca uyumlu dim edilebilir aydınlatmalarda kullanılmalıdır.

Sonoff MINI-ZBDIM Zigbee Akıllı Dimmer Modülü 2 Yıl Garanti 2 Yıl Garanti
Genellikle şu amaçlarla kullanılır
Aydınlatma
Güç İzleme
Sahneler
Favorilere Ekle
Gelince Haber Ver
Açıklama
  • ✓Dim edilebilir LED, akkor ve halojen aydınlatmaların parlaklığını kontrol eder
  • ✓Trailing-edge dimleme ve parlaklık kalibrasyonuyla kararlı ışık ayarı sağlar
  • ✓Anlık güç izleme, zamanlama, sahne ve aşırı sıcaklık koruması sunar
  • ✓Zigbee 3.0 üzerinden çalışır ve uyumlu bir Zigbee gateway gerektirir
Kompakt Zigbee Aydınlatma Kontrolü

Sonoff MINI-ZBDIM Nedir?

Sonoff MINI-ZBDIM, geleneksel dim edilebilir aydınlatmaları Zigbee tabanlı akıllı ev sistemlerine dahil etmek için geliştirilmiş kompakt bir dimmer modülüdür. Anahtar kasası veya uygun bağlantı kutusu içine monte edilerek lambanın açma-kapama ve parlaklık seviyesinin uygulama, fiziksel anahtar, zamanlama veya otomasyon sahneleri üzerinden yönetilmesini sağlar.

Cihaz trailing-edge faz kesme yöntemiyle çalışır ve farklı lambalara uyum sağlamak için otomatik ya da manuel parlaklık kalibrasyonu sunar. MINI-ZBDIM yalnızca 220-240V AC dim edilebilir aydınlatma yükleri içindir. Genel amaçlı röle, kuru kontak, motor kontrol cihazı veya dim edilemeyen lambalar için anahtarlama modülü olarak kullanılmamalıdır.

Zigbee 3.0 2A Maksimum Trailing-Edge Güç İzleme

Öne Çıkan Özellikler

200VA
Dim Edilebilir LED Desteği
Uyumlu dim edilebilir LED lambaları 200VA’ya kadar kontrol ederek açma-kapama ve parlaklık ayarı sağlar.
400W
Akkor ve Halojen Kontrolü
220-240V AC ile çalışan akkor ve halojen aydınlatmaları toplam 400W’a kadar dimleyebilir.
Kalibrasyon
Kararlı Parlaklık Aralığı
Otomatik veya manuel kalibrasyonla lambanın kullanılabilir minimum ve maksimum parlaklık aralığı belirlenebilir.
Router
Zigbee Ağını Genişletme
Sabit enerjiyle çalışan Zigbee yönlendirici işlevi sayesinde uyumlu Zigbee ağındaki kapsama alanını güçlendirmeye yardımcı olur.

Bu Model Sizin İçin Uygun mu?

Dim edilebilir bir aydınlatmayı akıllı hale getirecekseniz

Uyumlu LED, akkor, halojen veya dim edilebilir elektronik transformatörlü aydınlatmaların parlaklık kontrolü için uygundur.

Zigbee altyapısı kullanıyorsanız

SONOFF Zigbee gateway veya uyumlu Home Assistant, ZHA ya da Zigbee2MQTT altyapısına dahil edilebilir.

Nötrsüz tesisatınız veya dim edilemeyen lambanız varsa

Bu model uygun değildir. MINI-ZBDIM nötr bağlantısı ve dim edilebilir bir aydınlatma yükü gerektirir.

Kullanım Alanları

Salon ve Yatak Odası

Genel aydınlatma seviyesini dinlenme, okuma, televizyon veya gece kullanımı için ayarlamayı sağlar.

Koridor ve Gece Aydınlatması

Gece saatlerinde düşük parlaklıkta çalışan zamanlanmış veya sensörle tetiklenen aydınlatma senaryoları kurulabilir.

Restoran ve Mağazalar

Vitrin, masa ve ambiyans aydınlatmalarının farklı saatlerde istenen parlaklık seviyesine getirilmesine yardımcı olur.

Akıllı Ev Sahneleri

Film, uyku, karşılama veya evden çıkış gibi sahnelerde ışığın seviyesi diğer Zigbee cihazlarla birlikte yönetilebilir.

Teknik Özellikler

Özellik Değer
Ürün Tipi Tek kanallı Zigbee akıllı aydınlatma dimmeri
Besleme Gerilimi 220-240V AC, 50 Hz
Bağlantı Teknolojisi Zigbee 3.0 / IEEE 802.15.4
Gateway Gereksinimi Zorunlu; uyumlu Zigbee gateway veya koordinatör gerekir
Dimleme Yöntemi Trailing-edge faz kesme
Maksimum Yük Akımı 2A
LED Yük Kapasitesi 200VA’ya kadar dim edilebilir LED
Akkor / Halojen Kapasitesi 400W’a kadar
Güç İzleme Var; anlık güç verisi
Ölçüler 45 × 39,4 × 16,8 mm
Tüm teknik detayları gör
Teknik Detay Değer
Resmî Ürün Adı SONOFF MINI Extreme Zigbee Dimmer Switch
Model MINI-ZBDIM
Ürün Serisi MINI Extreme
Mikrodenetleyici EFR32MG21
Çıkış 1 adet 220-240V AC dimmer çıkışı
Kuru Kontak Yok; çıkış faz kontrollü aydınlatma çıkışıdır
Elektronik Transformatör 200W’a kadar uyumlu dim edilebilir modeller
Parlaklık Kalibrasyonu Otomatik ve manuel kalibrasyon
Fiziksel Girişler S1 ve S2
Desteklenen Anahtarlar Tekli rocker, tekli buton, çiftli buton ve üçlü buton düzenleri
Nötr Gereksinimi Var
Aşırı Sıcaklık Koruması Var; aşırı sıcaklıkta uyarı verir ve çıkışı kapatır
Zigbee Yönlendirici Desteklenir
Uyumlu SONOFF Gateway’ler ZBBridge-P, ZBBridge-U, NSPanel Pro ve iHost
Diğer SONOFF Koordinatörleri ZBDongle-P, ZBDongle-E ve desteklenen yeni SONOFF dongle modelleri
Üçüncü Taraf Entegrasyonu Home Assistant, ZHA ve Zigbee2MQTT desteği kullanılan koordinatöre bağlıdır
Doğrudan Matter Desteği Yok; uyumlu bir Matter Bridge üzerinden farklı ekosistemlere aktarılabilir
Wi-Fi / Bluetooth / LAN / KNX Desteklenmez
Gövde Malzemesi PC plastik
Renk Beyaz
Net Ağırlık 24,5 g
Önerilen İletken 18-16 AWG, tek veya çok telli bakır iletken
Çalışma Sıcaklığı -10°C ile 40°C arası
Çalışma Nemi %5-%95 bağıl nem, yoğuşmasız
Kullanım Ortamı İç mekân

Nasıl Kullanılır? (Kurulum ve Yapılandırma)

Kurulum Notu: Kurulum yetkin elektrik personeli tarafından ve devre tamamen enerjisizken yapılmalıdır. MINI-ZBDIM yalnızca tek fazlı 220-240V AC sistemlerde kullanılmalı ve besleme hattında 2A değerinde uygun MCB veya RCBO bulunmalıdır. S1 ve S2 terminalleri nötr ya da toprak hattına bağlanmamalıdır.

Lamba uyumluluğunu kontrol edin

Lambanın üretici tarafından dim edilebilir olarak belirtildiğinden ve desteklenen yük kapasitesini aşmadığından emin olun.

Elektrik bağlantısını yapın

Fazı L, nötrü N, aydınlatma çıkışını O terminaline; fiziksel anahtarları ise S1 ve S2 girişlerine bağlantı şemasına göre bağlayın.

Zigbee gateway’e ekleyin

Cihaz düğmesine 5 saniye basarak eşleştirme modunu açın ve gateway uygulamasından cihaz ekleme işlemini tamamlayın.

Anahtar tipini seçin

eWeLink uygulamasından veya cihaz düğmesine üç kez basarak bağlı fiziksel anahtara uygun kontrol modunu belirleyin.

Parlaklık kalibrasyonu yapın

Cihaz düğmesine 10 saniye basarak otomatik kalibrasyonu başlatın veya minimum ve maksimum seviyeleri uygulamadan manuel olarak ayarlayın.

Sık Sorulan Sorular

Sonoff MINI-ZBDIM hangi lambalarla kullanılabilir?
Dim edilebilir LED, akkor, halojen ve trailing-edge dimlemeyle uyumlu elektronik transformatörlü aydınlatmalarla kullanılabilir.
Zigbee gateway gerekli mi?
Evet. MINI-ZBDIM doğrudan Wi-Fi ağına bağlanmaz. Uyumlu bir SONOFF Zigbee gateway veya üçüncü taraf Zigbee koordinatörü gerekir.
Nötr bağlantısı gerekiyor mu?
Evet. Cihazın çalışması için anahtar veya bağlantı kutusunda faz ve nötr hattı bulunmalıdır.
Güç ve enerji tüketimini ölçer mi?
Cihaz bağlı aydınlatmanın anlık güç verisini izleyebilir. Üretici ürünü kapsamlı bir elektrik sayacı veya faturalandırma amaçlı enerji ölçer olarak tanımlamamaktadır.
Dim edilemeyen lambada kullanılabilir mi?
Önerilmez. Bağlanan lambanın veya sürücünün dim edilebilir olması ve trailing-edge kontrolü desteklemesi gerekir.
Çıkışı kuru kontak veya normal röle midir?
Hayır. Çıkış faz kesmeli dimmer çıkışıdır. Motor, priz veya genel amaçlı açma-kapama yüklerinde kullanılmamalıdır.
